Interiérový kotel na biomasu

Systém spirotrubek místo radiátorů

Celý systém vytápění a ohřevu teplé užitkové vody se skládá z interiérového kotle (Obr. č. 1), akumulační nádrže s ohřevem TUV nebo bojleru (Obr. č. 2) , druhého kotle (Obr. č. 3), a spirotrubek (Obr. č. 4) jako topných prvků v místnostech. Spirotrubky mohou být dále kombinovány s podlahovým vytápěním, žebříkovými nebo klasickými radiátory a podobně. Propojení interiérového kotle s akumulační nádrží je samotížné. Tento nový topný systém je navržen s důrazem na extrémně nízkou spotřebu elektrické energie, která může činit i pouhých 20 W! Soustava obsahuje pouze jedno oběhové čerpadlo, které lze v případě výpadku elektrické energie napojit na běžnou autobaterii s frekvenčním měničem.

Systém je určen pro:

  • rodinné domy s tepelnou ztrátou do 20 kW
  • rekreační chaty, chalupy, prostorné sály, rekreační zařízení
  • snadnou rekonstrukci nebo instalaci ústředního vytápění

Hlavní výhody:

  • dvoupalivový systém vytápění
  • nízké pořizovací náklady
  • velice nízké náklady na topnou sezónu
  • snadná a rychlá instalace celého topného systému
  • výborná regulace výkonu topné soustavy
  • poskytuje krb, ve kterém je příjemné topit i v létě

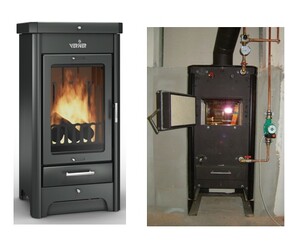

Obr. 1: Interiérový kotel - přední a zadní pohled

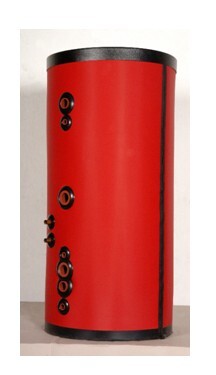

Obr. 2: AKU nádrž
Obr. 3: Elektrokotel

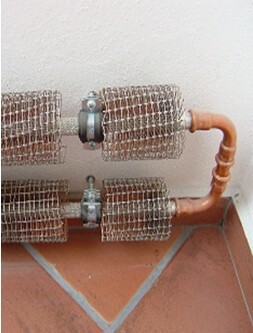

Obr. 4: Detail spirotrubek
Obr. 5: Palivo: štěpka, kusové dřevo, brikety

Zabudování systému do interiéru

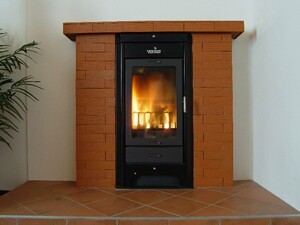

Obr. 6: VERNER 13/10 zabudovaný v interiéru

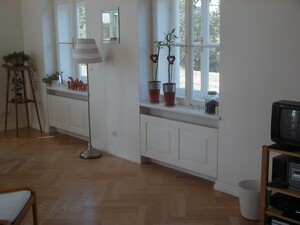

Obr. 7: Zabudovaní spirotrubek do interiéru

Příklad realizace rodinného domu s tepelnou ztrátou 18 kW

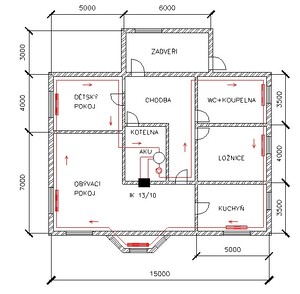

Obr. 8: Příklad realizace rodinného domu s tepelnou ztrátou 18 kW

Schéma zapojení interiérového kotle s akumulační nádrží a systémem spirotrubek

Obr. 9: Schéma zapojení interiérového kotle s akumulační nádrží a systémem spirotrubek
