Kogenerace pomocí plynových spalovacích motorů

Úvod

V obecném slova smyslu kogenerace znamená kombinované využití elektrické energie a tepla. Oproti klasickým elektrárnám, kogenerační zařízení využívají odpadní teplo k ohřevu vody, která se poté používá jako médium při vytápění přilehlých i vzdálených objektů. Nejčastější aplikací kogeneračních jednotek jsou potom městské a průmyslové teplárny, spalovny komunálních odpadů, bioplynové stanice, ale i nemocnice, hotely atd. Technologická zařízení určená pro kogeneraci se v závislosti na požadovaném výkonu, účelnosti zařízení, investičních možnostech zadavatele a dalších podmínek, vybavují parními turbínami, spalovacími turbínami nebo spalovacími motory.

Kogenerace pomocí plynových spalovacích motorů

Kogenerace pomocí plynových spalovacích motorů je dnes už velmi rozšířená. Jako palivo se u plynových spalovacích motorů používá především zemní plyn, bioplyn nebo důlní plyn (okrajově potom pyrolýzní plyn, dřevoplyn nebo koksárenský plyn). Vyrábí se ve výkonové řadě od cca 200 kW až do 5 MW. Tyto jednotky se instalují především tam, kde je potřeba menšího instalovaného výkonu, jedná se tedy o nemocnice, hotely, malé průmyslové provozy apod. Velmi důležitou aplikací plynových spalovacích motorů jsou potom bioplynové stanice, kde se používají nejčastěji motory o výkonu 250 až 1000 kW spalující bioplyn.

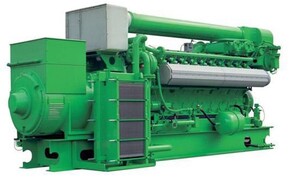

Obr. 1: kogenerační jednotka GE Jenbacher

Kogenerační jednotky spalující bioplyn nebo důlní plyn mají od jednotek, které spalují zemní plyn, svá určitá specifika, která jsou dána složením plynu (především podílem CH4 v palivu) a také množstvím plynu za hodinu, jenž jsme schopni pro spalování zajistit.

Na území České republiky i v mnoha jiných státech Evropy se používá zemní plyn typu H, který obsahuje 96 % metanu. Mimo metan tvoří dále zemní plyn vyšší uhlovodíky, CO2 a N2. Obsah metanu v bioplynu se pohybuje obvykle v intervalu 60 – 70 % (další složky tvořící bioplyn jsou převážně CO2 a v menším množství H2, H2S a N2). Obsah metanu v důlním plynu se pohybuje v rozmezí od 30 % do 70 % (mezi ostatní složky patří CO2, N2, případně O2 u činných dolů). Přičemž hranice únosnosti pro spalování bioplynu je obvykle 40 % podíl CH4 a 60 % podíl CO2. Při spalování důlního plynu hranice podílu metanu nesmí potom klesnout pod 25 %. Důvodem je, že při snižování obsahu metanu ve směsi se snižuje rychlost laminárního plamene a nastávají problémy se zhášením motoru během provozu, což je nežádoucí jev, protože se tím snižuje i účinnost a životnost spalovacího motoru. Další kritické faktory při provozu plynového spalovacího motoru jsou:

  1. teplota plynu
  2. tlak plynu
  3. výkyvy tlaku
  4. vlhkost plynu
  5. spád potrubí

Teplota plynu před vstupem do kogenerační jednotky by neměla být vyšší jak 40 °C. Je-li teplota vyšší, dochází k nadměrnému teplotnímu namáhání armatur a řídících jednotek. To vede nejčastěji k poškození membrán a tím k jejím netěsnostem. Tlak plynu by se měl pohybovat v rozmezí cca 90 – 200 mbar a jeho výkyvy by neměli překročit hodnotu 10 mbar/s. Výkyvy tlaku plynu jsou problematické především u důlního plynu.

Pokud relativní vlhkost plynu dosahuje více jak 80 %, dochází k tvorbě vodních zátek. S tím souvisí i spád potrubí, který se musí s ohledem na kondenzaci plynu volit co nejmenší, aby se zamezilo vodním zátkám, které se tvoří v prohlubních.

Je nutné ale podotknout, že hodnoty kritických faktorů se liší podle použitých materiálů a konstrukčního uspořádání, a proto každý výrobce kogeneračních jednotek tyto kritické hodnoty uvádí trochu jiné.

Výroba tepelné a elektrické energie

Tepelná energie, jež se dá dále využít pro vytápění budov nebo procesních zařízení (např. reaktor u bioplynových stanic), se tvoří za pomocí výměníků. Základní výměník u kogeneračních jednotek na bázi spalovacích motorů je především výměník motorového okruhu a spalinový výměník. Jako výměník motorového okruhu se může použít například deskový výměník. V případě spalinového výměníku můžeme použít výměník trubkový, přičemž spaliny proudí uvnitř trubek a předávají tak svou tepelnou energii otopné vodě.

Elektrická energie se získává přeměnou mechanické energie a to za pomocí elektromagnetické indukce v elektrickém generátoru. Používají se generátory synchronní i asynchronní.

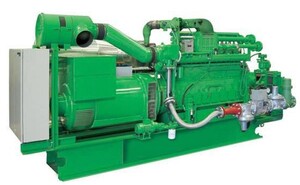

Obr. 2: kogenerační jednotka GE Jenbacher

Celková účinnost kogeneračních jednotek se pohybuje v rozmezí 80 až 90 %. Přičemž tepelná účinnost zařízení ku elektrické účinnosti bývá většinou v poměru 5:4. U některých typů spalovacích zařízení je však tento poměr i 1:1.

Využití CO2 ze spalin

Zajímavou, ale ne příliš rozšířenou aplikací, je využití potenciálu emisí vznikajících při spalování plynu v kogeneračních jednotkách. Jedná se o CO2, tedy o plyn, který rostliny využívají jako zdroj uhlíku.

Emise ze spalování plynu, jež obsahují vysoký podíl oxidu uhličitého, jsou nejdříve pomocí katalytických reakcí vyčištěny a poté, co odevzdají svoji tepelnou energii ve spalinovém výměníku, jsou vháněny pomocí dmychadla do skleníku. Ve skleníku se tímto zvyšuje podíl oxidu uhličitého v okolním vzduchu. Jakmile je mez obsahu oxidu uhličitého ve skleníku překročena, odvádí se spaliny pomocí řídící jednotky a soustavy škrtících ventilů do komína.

Objemový podíl oxidu uhličitého v atmosféře je zhruba 350 ppm, uvádí se ale, že optimální podíl oxidu uhličitého pro růst některých rostlin je až 700 ppm. Při použití této technologie je tedy obsah oxidu uhličitého v přilehlém skleníku dvojnásobně vyšší oproti okolní atmosféře. Navíc tepelná energie odváděná z motorového okruhu a ze spalin, je využívána k vytápění skleníku, čímž se udržují konstantní podmínky pro zdárný růst rostlin po celý rok.

Tuto aplikaci například v roce 2008 využila holandská firma zabývající se pěstěním rajčat. Použila kogenerační jednotku firmy Jenbacher spalující zemní plyn o výkonu 4 MW. Další aplikace pochází z města Dmitrov v Rusku vzdáleného od Moskvy cca 65 km. Na konci roku 2008 zde byly instalovány tři kogenerační jednotky spalující zemní plyn o celkovém výkonu 5,4 MW. Vyrobené teplo a oxid uhličitý pocházející ze spalin má zde napomoci ke zvýšení produkce květin.
